This is our old entry to our long time PIC activity using the CALM/SmileNG environment

Follow our new link (August 2009): http://www.didel.com/pic/

You will know more about

new Microdule concept and 16F877 course

SmileNG - Editor-Assembler-Downloader for Windows only

16F877 board

Nouveau mars 2009 - Documentation didactique en français basées sur le robot Bimo ou la carte BimoPlus : Apprenons à programmer

Documentation more under preparation, come back

.pro, .ref and test programs for the 16F84 16F62x 16F87x 12F675 16F676

Calm, and Calm reference cards

Old development boards (1998-2004)

WdPicgPro2
Compatible with IC-Prog

Not available for less than 10 units

General doc   Assembly

WdPicDev84
For 18- and 28-pins PICs

Not available any more

General doc   Assembly

WdPicDev87x
For 28- and 40-pins PICs

Replaced by the RoDev877 board

General doc   Assembly

WdPicDev676
For 8- and 12-pins PICs

Still available

General doc    Assembly


Most of our documentation is in French. We will translate if the market develop. We have an excellent product, but y<ou know about the not invented here effect. In addition, we are expensive in Switzerland, and our perfectionism does not help.

The SmileNG and the Picolo editor-assembler-downloader are freeware and support the clear and easy to remember CALM mnemonics, and not the Microchip assembler charabia.

The WdPicDev87x is associated with the Picg didactic documentation (in french). The programming documentation explains with a set of examples how to program the PIC, using the explicit CALM notations.

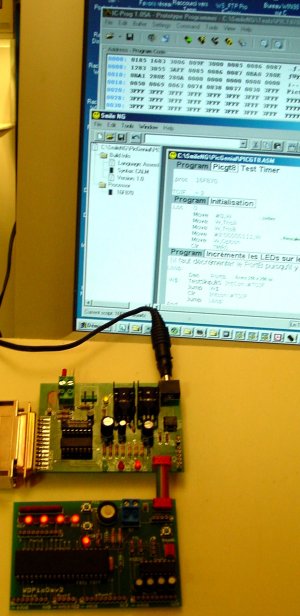

The SmileNG environment is quite efficient for testing succesive iterations of programs and the programmer is fast.

PICgénial permet de découvrir la richesse du répertoire d’instructions simple du PIC 16F84, que l’on peut programmer avec un outil convivial sur un PC. La richesse de l’assembleur est présentée progressivement, et des applications de tout type peuvent être entreprises.

L'environnement de développement Smile NG s'exécute sur un PC avec Windows 95, 98, 2000 ou NT. Le programme est édité, assemblé et le binaire ou hex est chargé dans IC-Prog pour programmer le PIC avec le programmateur WDPicgPro out un autre.

L'assembleur CALM est explicite et facilite considérablement l'apprentissage de la fonctionnalité du PIC, et l'écriture de programmes performants. L'assembleur signale les erreurs de syntaxe dans le source, et l'optimisation d'un paramètre qui demande plusieurs assemblages successifs est on ne peut plus efficace.

La carte de test WDPicDev87x est un système minimum avec des poussoirs, diodes et petit haut-parleur. Le processeur est un 16F870, 16F873, 16F871 ou 16F877 très performant.

Le logiciel du PICgénial consiste dans l'éditeur Smile-NG et l'assembleur CALM, dont les notations sont plus claires et plus faciles à mémoriser que les instructions originales. Une brochure détaillée explique les instructions par des exemples de programmes progressifs, qui montrent comment programmer le PIC de façon efficace.

All the WDpicDev modules are quite useful for developing applications, before doing a final PC board with a smaller processor that does not provide the possibility to display debugging information.

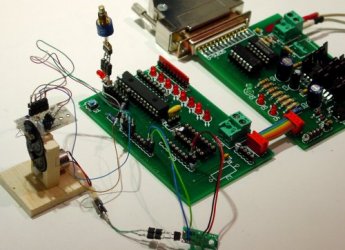

Développement pour un 16F72 avec la carte WdPicDev1 (16F873)

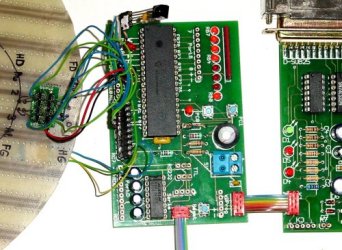

Développement pour un 16F676 avec la carte WdPicDev87x
